Beskrivelse:

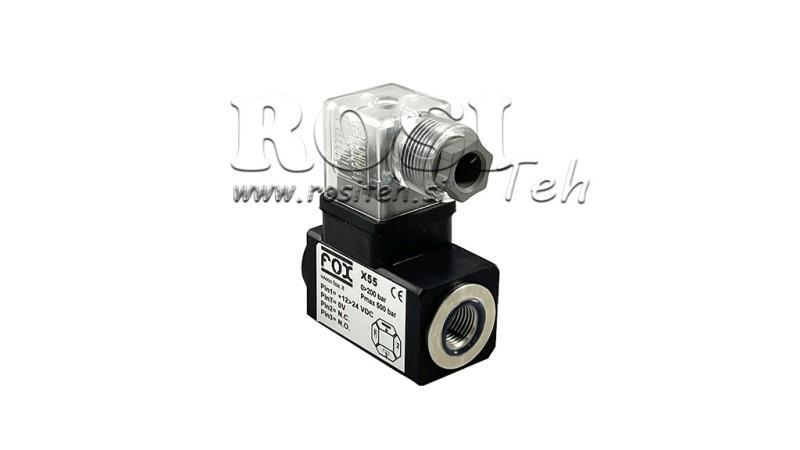

Elektroniske trykafbrydere 'X5' tillader udløsning af en elektronisk mikroswitch ved at nå en forudbestemt trykværdi og regulere hysterese. Arbejdspunktet for det laveste og højeste tryk indstilles med fire knapper. Stikket med en gennemsigtig tofarvet LED-lampe grøn/rød indikerer status for alarmgrænsen.

DRIFT:

Du kan øge trykket til det maksimalt mulige tryk. Når den grønne farve på LED-indikatoren i stikket trykkes - (minus) på MAX-skalaen, indtil farven ændres på stikket. Når den røde farve på LED-indikatoren (allerede i drift) trykkes + på MAX-skalaen, indtil farven ændres på stikket.

For at finde det ønskede minimumstrykpunkt ved den røde LED-indikator trykkes + på MIN-skalaen, indtil farven ændres på stikket. LED-indikatoren bliver grøn (hvis den allerede er nået før det ønskede tryk)

Du kan øge trykket til det ønskede maksimalt mulige tryk. Ved den 'grønne' diode trykkes - (minus) knappen på MAX-skalaen, indtil farven ændres på stikket. Ved den 'røde' diode (som allerede er i drift) trykkes + på MAX-skalaen, indtil farven ændres på stikket.
Y For at finde minimumsværdien, tryk ned til det ønskede minimumspunkt. Ved den 'røde' diode trykkes + på MIN-skalaen, indtil farven ændres på stikket. Dette fører til den 'grønne' diode - hvis trykket er nået før det ønskede tryk eller viser 'rød' diode og i et par sekunder tryk - (minus) på MIN og gentag trin Y indtil farven på stikket tændes ved det laveste ønskede tryk.

Minimum hysterese 2%

Tryk på funktionsknappen er ~ 1bar / sek
