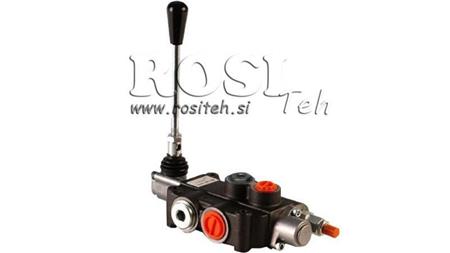

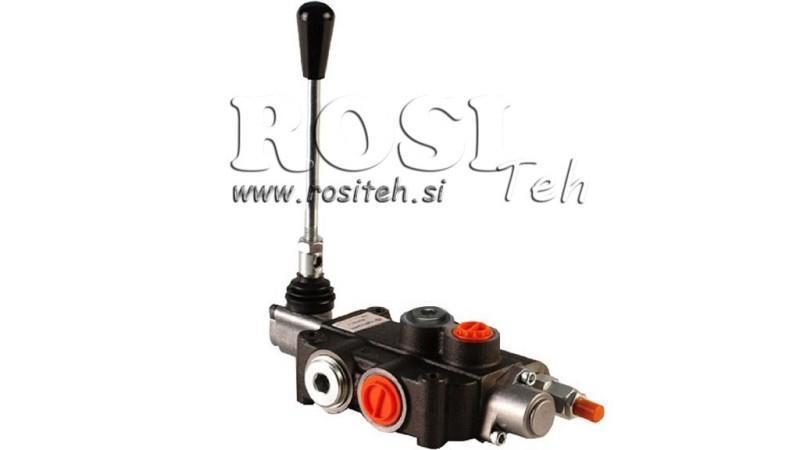

HYDRAULINEN VENTTIILI 1XZ80 + YKSITOIMINEN C1

Yleiskuvaus:

Manuaalinen tai mekaaninen hydrauliventtiili Р80 on suunniteltu työvirran jakamiseen ja hallintaan hydraulipumpun ja kuluttajien (sylinterit, hydraulimoottorit…) välillä.
Hydrauliventtiilejä käytetään erilaisiin tarkoituksiin maataloudessa, teollisuudessa, rakentamisessa jne. hallitsemaan:

• yksitoimisia sylintereitä
• kaksitoimisia sylintereitä
• hydraulimoottoreita
• kelluvia toimintoja (auralle)
• joystickejä (ylös-alas, vasen-oikea)

Ne kootaan lohkoon 1-6 vivusta.

Toiminta:

Kaikki hydrauliventtiilit on varustettu turvaventtiilillä. Neutraalissa asennossa (vipu keskellä) öljy kiertää venttiilin läpi. Kun vipua siirretään toiselle puolelle, hydrauliventtiili saa sylinterin liikkumaan tai hydraulimoottorin pyörimään yhteen suuntaan tai toiseen. Vapautettaessa vipu se palautuu automaattisesti neutraaliin asentoon, hydraulimoottori tai sylinteri pysähtyy nykyiseen asentoon, ja öljy kiertää jälleen venttiilin läpi. On mahdollista käyttää niin sanottua 'suljettua keskusta' -elementtiä, joka muuttaa venttiiliä siten, että neutraalissa asennossa öljy ei kierrä venttiilin läpi tai tällainen venttiili ei enää vuoda. Kun käytetään tai liitetään muita venttiilejä, on tarpeen käyttää 'carry over' -elementtiä, joka mahdollistaa öljyn syötön muille venttiileille.

Venttiileissä, joissa on spindelit kelluvaa toimintoa varten, se sallii sylinterin vapaan öljyvirran, mikä tarkoittaa, että sylinteri liikkuu vapaasti (tai lumiaura mukautuu maastoon).

Yksitoimisiin sylintereihin tarkoitetut venttiilit on tarkoitettu yksitoimisiin sylintereihin.

Rakenteet:

Р80 on monoblock-jakeluventtiili. Se on valmistettu valuraudasta EN-GJL300. Spindelit on valmistettu hiiliteräksestä ja ne on kovakromattu.

Liitännät:

Spindle on kiinnitetty kahdella M8 ruuvilla.
